Машина для испытания на разрыв CMT-1

Машина используется для анализа и исследования статических свойств при сжатии, изгибе, резке.

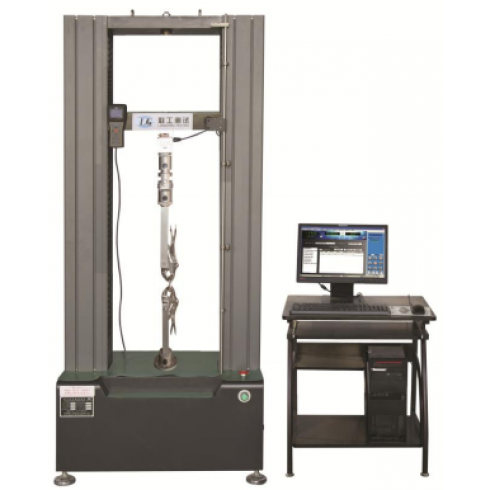

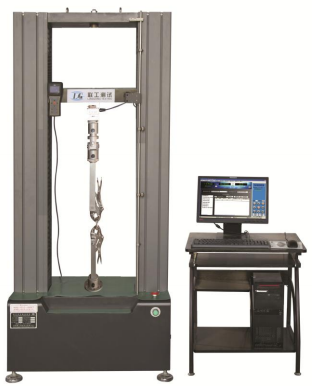

Использует параметры ReH, ReL, Rp0.2, Fm, Rt0.5 , Rt0.6, Rt0.65, Rt0.7,Rm, E и предоставляет данные в соответствии со стандартами GB, ISO, DIN, ASTM, JIS и другими международными стандартами. изображение только для справки

Основные технические параметры:

Измерительные параметры: Максимальное усилие – 1 кН Класс точности – 0,5 Диапазон измерения - 0.4%~100% FS (Полная шкала)

Индикация ошибки – в пределах ±0.5%

Разрешение испытательной силы - ±1/200000 максимальной силы, до ±1/300000 Диапазон измерения деформации - 0.2%~100%FS Индикация ошибки деформации – в пределах ±0.5% Разрешение деформации - 1/200000 максимальной деформации, до ±1/300000 Ошибка смещения – в пределах ±0.5% Разрешение смещения - 0.025μm Контрольные параметры: Диапазон настройки регулирования силы - 0.005~5%FS/s Точность контроля силы: Когда скорость меньше 0,05% FS / с, в пределах ± 2% от значения настройки Когда скорость составляет не менее 0,05% FS / с, в пределах ± 0,5% от значения настройки Диапазон настройки скорости разрешения – 0.005~5%FS/s Точность контроля скорости разрешения - Когда скорость меньше 0,05% FS / с, в пределах ± 2% от значения настройки Когда скорость составляет не менее 0,05% FS / с, в пределах ± 0,5% от значения настройки Диапазон настройки скорости смещения - 0.001~500mm/min Точность контроля скорости смещения: Когда скорость меньше 0,5 мм / мин, в пределах ± 1% от значения настройки Когда скорость составляет не менее 0,5 мм / мин, в пределах ± 0,2% от значения настройки

Другие параметры: Эффективное расстояние растяжения – 700 мм Эффективная ширина поля тестирования – 400 мм Размер – 690*470*1700 мм Напряжение - 220V, 50Hz Вес – около 230 кг

Производительность и характеристики:

Техническая структура механизма: Две балки имеют функцию фиксации, одна подвижная балка и рама портала, которая состоит из двух ходовых винтов. Система загрузки трансмиссии использует чередующиеся серводвигатели и редукторы, которые приводят в движение высокоточный шариковый винт. Высокая жесткость, высокая точность управления, высокая эффективность, низкий уровень шума. Контрольно-измерительная система: Эта машина использует передовую полностью цифровую систему управления замкнутого контура DSC-10LG для управления и обработки курса тестирования и динамического отображения экспериментальной кривой и обработки данных. После тестирования можно увеличить кривую для повторного анализа и редактирования данных через модуль обработки фигур. Производительность соответствует международному продвинутому уровню. Осуществление специальных движений, деформации и контроль скорости замкнутого контура. В процессе тестирования, можно изменить скорость тестирования и метод тестирования, чтобы сделать проект более детальным.

Многоуровневая защита: включая программную и аппаратную защиту от перегрузки, перегрузки по току, избыточного давления, пониженного напряжения, превышения скорости. Три высокоскоростных 24-битных A/D канала переключения, эффективное разрешение значения кода может достичь +- 1/300000. Устойчивая система передачи данных. Цифровой сигнал одного серводвигателя и максимальная частота выходного сигнала PWM составляет 50 МГц, минимальная 0,01 МГц. Технические преимущества контрольно-измерительной системы: Полностью цифровая система управления с обратной связью DSC-10LG использует новейшие технические достижения в области электронных технологий и обеспечения согласованности систематического образца и высокоскоростной, эффективной функции управления системой. DSC-10LG полностью цифровая система управления с обратной связью.

Высокоэффективная платформа управления. Режим параллельной выборки на основе аппаратного обеспечения. Аппаратная функция фильтрации сигнала позиции импульса. Идеальная реализация функции управления.

Характеристики DSC-10LG (профессиональная): Пользовательский интерфейс поддерживает систему Windows, используя мышь для работы. Отображение, обработка и графическая визуализация кривой происходит в реальном времени; модульность структуры программного обеспечения, хранение и обработка данных на основе базы данных MS-ACCESS, удобной для совместной работы с программным обеспечением OFFICE. Конфигурация: Контрольно-измерительная система: Серво-мотор и серво-система контроля скорости. Синхронный зубчатый ремень. DSC-10 полностью цифровая система контроля и измерения с обратной связью Система измерения нагрузки. Система измерения смещения. Система измерения деформации. Блок ручного управления (с жидкокристаллическим дисплеем, в режиме реального времени отображает состояние работы оборудования). ПК Lenovo Принтер HP color inkjet A4
